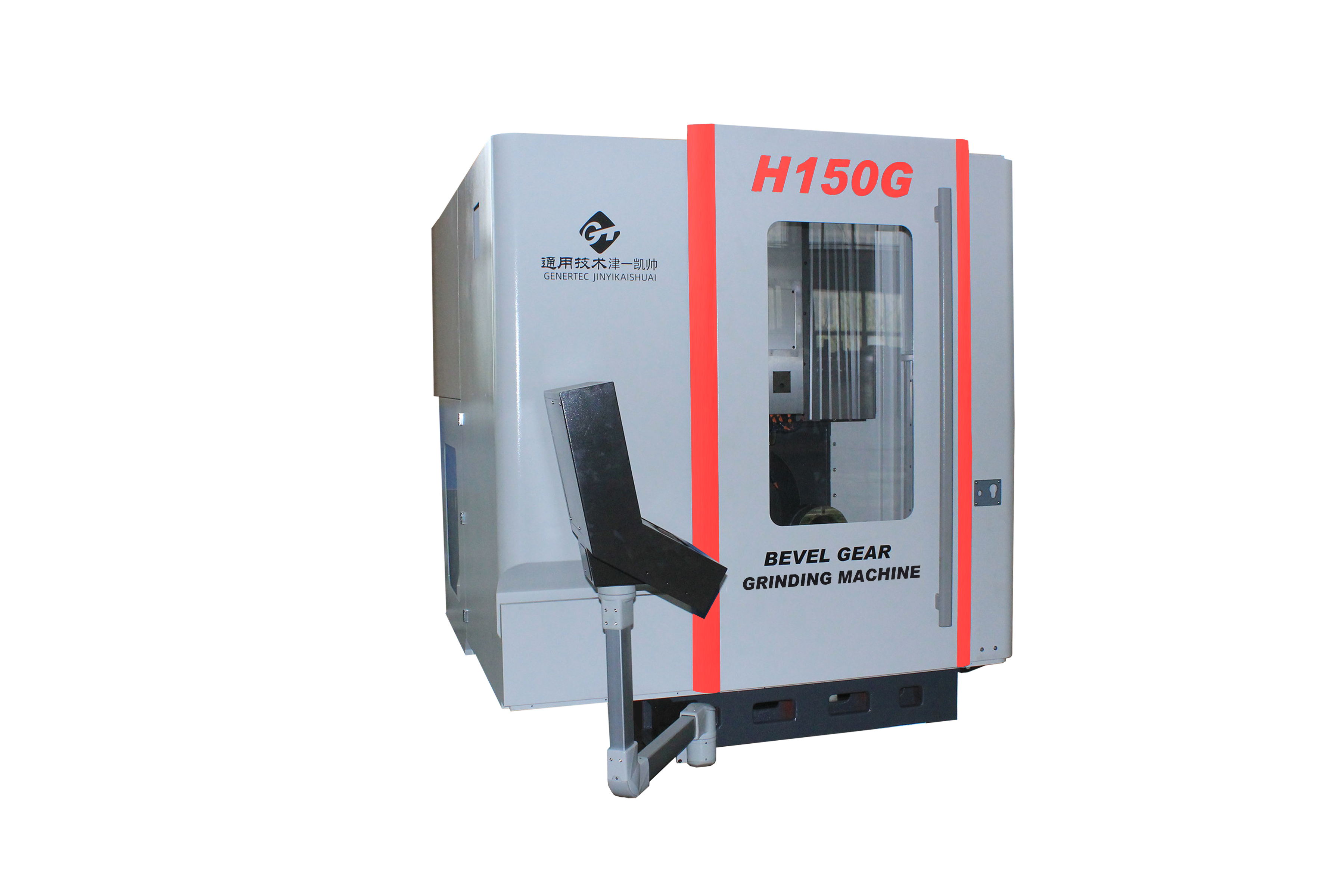

H150G螺旋錐齒輪磨齒機
來源：長沙津一凱帥 發布時間：2022-04-20 16:52:00
產品特點
― H150G螺旋錐齒輪磨齒機是七軸五聯動數控螺旋錐齒輪加工機床；
― 砂輪軸最高轉速可達1500rpm，可用1寸砂輪磨削模數為0.7mm的小模數齒輪；
― 工件主軸采用直驅技術，分度精度高；
― 機床結構緊湊，裝夾方便，加工效率高，性能穩定；
― 獨立的磨削油過濾系統和高效的油霧收集裝置；
― 機床控制采用SIEMENS 840DSL數控系統；
― 機床能進行自動對刀及自動余量分配。
技術參數：
| 最大工件直徑 |
150 |
| 加工模數范圍 |
0.7~4 |
| 最大加工齒深 |
10 |
| 最大加工齒面寬 |
30 |
| 加工齒數 |
1~200 |
| 最大傳動比 |
1：200 |
| 加工精度（DIN) |
3~5 |
| 砂輪尺寸 |
1"~4" |
| 砂輪軸轉速 |
0~15000 |
| 工件軸大端直徑 |
￠44.399 |
| 工件軸內孔錐度 |
1：19.002 |
| 工件軸通孔長度 |
150 |
| 工件軸轉速 |
80 |
| 工作臺回轉角度（°） |
-120~+120 |
| 工作臺回轉速度 |
0~32 |
| 主機外形尺寸（L*W*H,mm） |
2300*3000*2700 |
| 主機重量 |
4500 |
| 占地面積（L*W,mm） |
3500*6000 |
